Matériels de mise en oeuvre des gaz de qualité industrielle

94 / 240

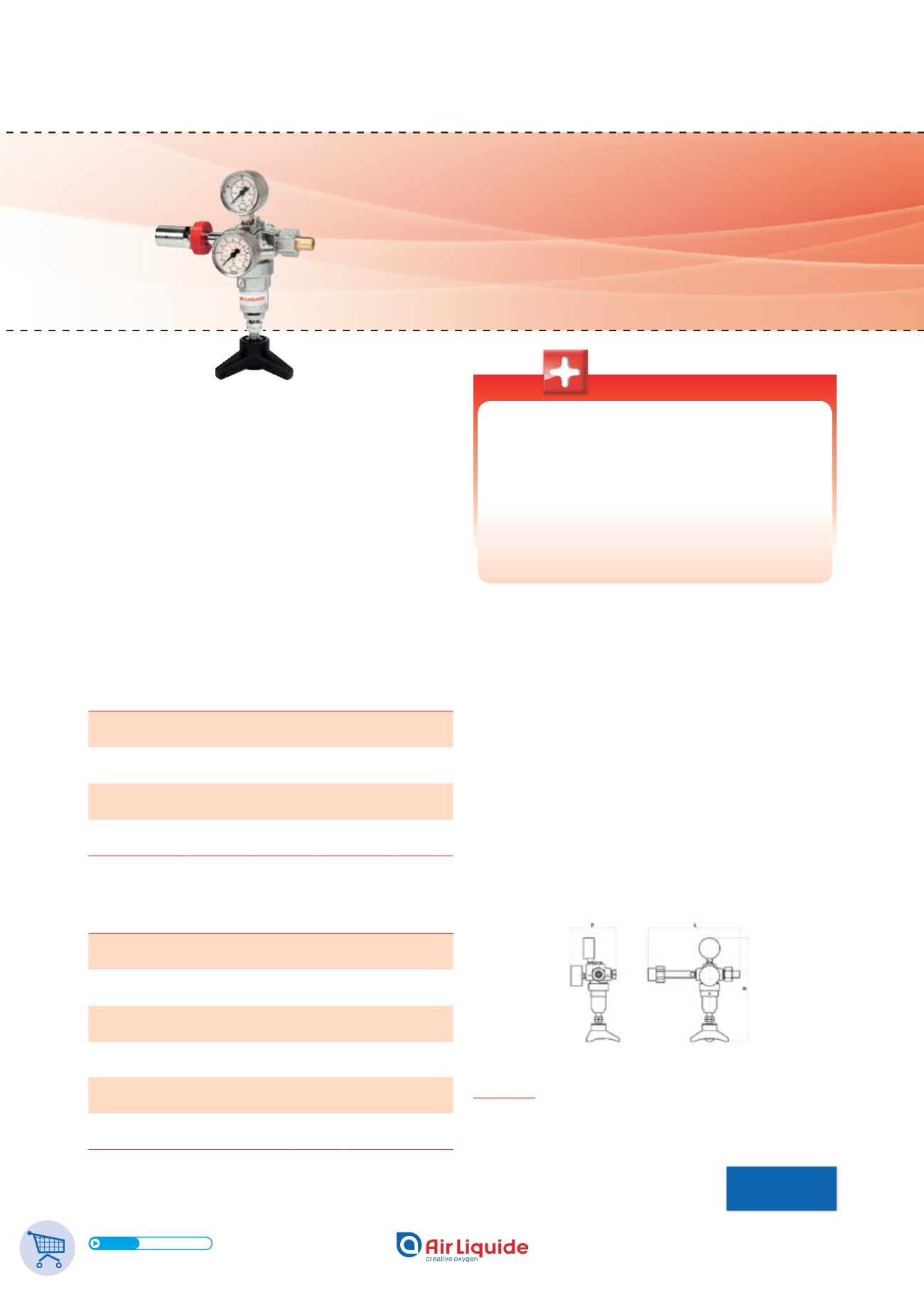

Détendeur Haute Pression - Simple détente
Technologie à piston
Montage sur bouteille & cadre 200 bar
Adapté aux gaz de qualité industrielle
En laiton nickelé
Domaines d’application
Les détendeurs HEPAL AG sont conçus pour lamise enœuvre,
des gaz industriels tel que l’hydrogène, à l’exception des gaz
toxiques, corrosifs, de l’acétylène et autres combustibles.
Les détendeurs HEPAL AG sont destinés à des applications
en haute et moyenne pression. Très robustes, ils peuvent
fonctionner dans des conditions difficiles en milieu industriel.
Modèles
Caractéristiques de construction
• Corps en laiton nickelé
• Siège en polyamide 6.6
• Clapet à bille en bronze
• Piston en laiton chromé
• Manomètre en alliage cuivreux
• Filtre en bronze frité
• Eclateur en laiton
• Joints en EPDM et cuivre
Détendeurs
Série HEPAL 25 - 50 - 100 - 200
Pression
d’entrée
maxi (bar)
Pression
de sortie
réglable de
(bar)
Débit
nominal
en azote
(Nm3/h)
Référence
HEPAL 25 AG
200-25-145 H2 200 25 145 164500
HEPAL 50 AG
200-50-300 H2
200 50 300 164501
HEPAL 100 AG
200-100-400 H2 200 100 400 164512
HEPAL 200 AG
200-200-450 H2
200 200 450 164513
Maintenance et accessoires HEPAL 25 AG
200-25-145 H2
HEPAL 50 AG
200-50-300 H2
HEPAL 100AG
200-100-400H2
HEPAL 200AG
200-200-450H2
Joint torique pour raccord d'entrée
type C et E (sachet de 10) 17130 17130 17130 17130
Kit éclateur de sécurité
117562
(46 bar)
117603
(84 bar)
117604
(146 bar)
117591
(285 bar)
Joints plats pour manomètre G1/4"
(sachet de 10) 17206 17206 17206 17206
Manomètre HP 0-400 bar - G1/4" 117926 117926 117926 117926
Manomètre BP - G1/4" 117925
(0-40 bar)
117924
(0-100 bar)
117923
(0-160 bar)
18539
(0-315 bar)
Raccord à braser taraudé M10x1,25
pour tube Ø 10 + Ecrou G1/2F
19301 19301 19301 19301
Les qui font la différence
D Très robuste
Sa conception permet de le soumettre à des conditions
d’utilisation exigeante.
D Sécurité
Détendeur équipé d’un éclateur, protégé par sa propre
sécurité.
HEPAL AG
L : 221 mm ; H : 260 mm ; P : 108 mm ; Ø 1 : 50 mm ; Ø2 : 50 mm ;
Poids : 2,8 kg
Raccord de sortie : G1/2” mâle + raccord à braser taraudé 10x1,25
pour tube ext Ø 10 mm.
Manuel d’utilisation
OP 118
