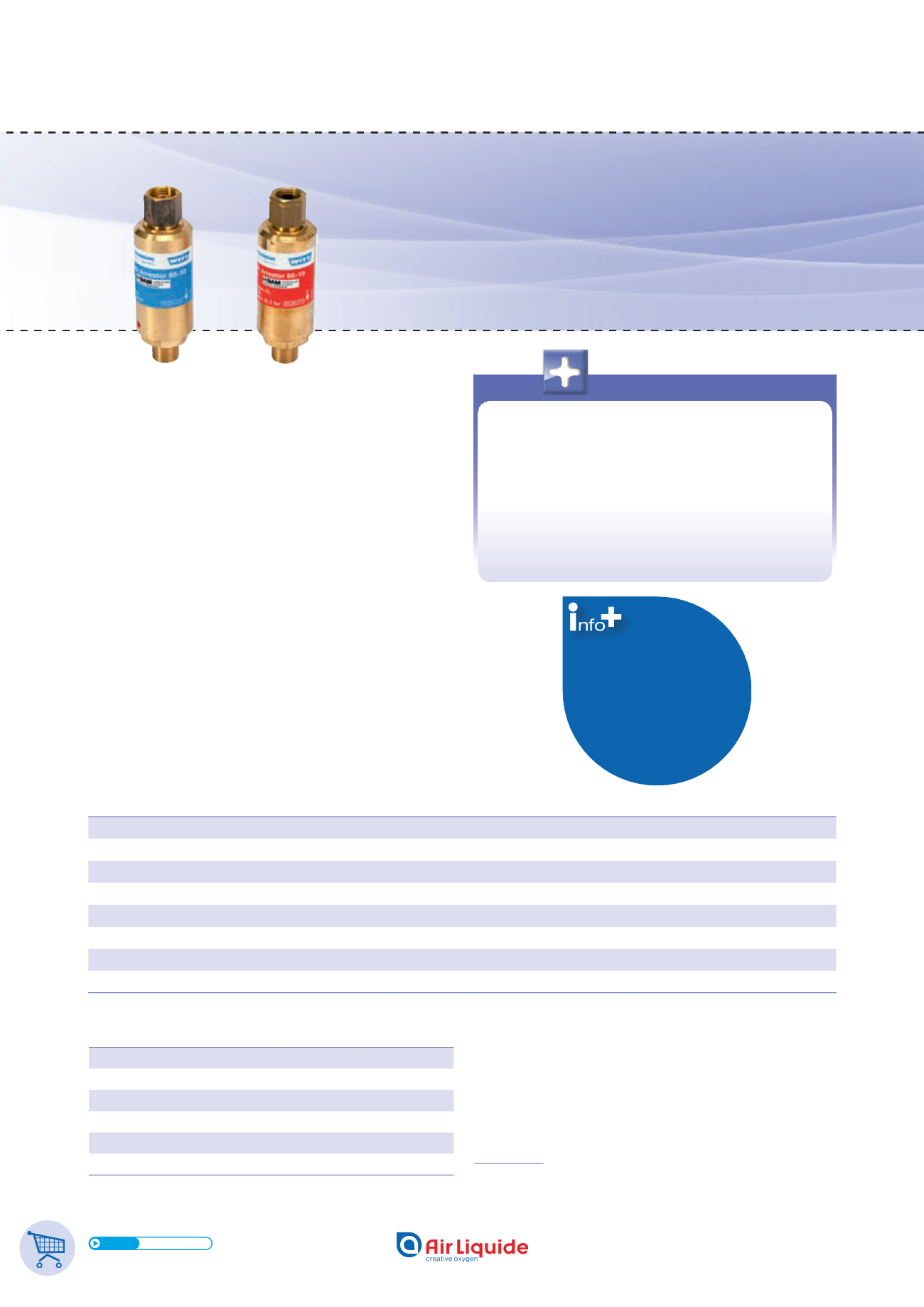

Clapet anti-retour pare-flamme à fusible
thermique
Grand débit – Basse pression
Montage sur détendeur ou fin de ligne
Adapté aux gaz industriels y compris
les combustibles
En laiton
Les qui font la différence
D
Sécurité
Une vanne de coupure thermique arrête les retours de
flamme latents bien avant que la température interne du
pare-flammes n‘atteigne un niveau dangereux.
D
Fiabilité et longévité
Longue durée de vie sans encrassement grâce un filtre
monté en entrée.
Anti-retours pare-flammes
Série ARPF 85-10
Gaz
Raccord Entrée
Raccord Sortie
Référence
ARPF 85-10 O2 M16x1,5 RH F - M16x1,5 RH M
Oxygène
M16x1,5 femelle
M16x1,5 mâle
18847
ARPF 85-10 O2 G3/8 RH M - G3/8 RH M
Oxygène
G3/8” RH mâle
G3/8” RH mâle
172897
ARPF 85-10 FG M16x1,5 LH F - M16x1,5 LH M
Combustibles M16x1,5 femelle à gauche M16x1,5 mâle à gauche 18846
ARPF 85-10 FG G3/8 RH M - G3/8 LH M
Combustibles
G3/8” RH mâle
G3/8” LH mâle
172798
ARPF 85-10 O2 G3/8 RH F - G3/8 RH M
Oxygène
G3/8” femelle
G3/8” mâle
121495
ARPF 85-10 FG G3/8 LH F- G3/8 LH M
Combustibles G3/8” femelle à gauche G3/8” mâle à gauche 121494
ARPF 85-10 O2 G1/4 RH F - G1/4 RH M
Oxygène
G1/4” femelle
G1/4” mâle
121493
ARPF 85-10 Flamal G3/8 RH M - G3/8 LH M
Combustibles
G3/8” femelle
G3/8” mâle à gauche 172799
Code
Gaz
Gaz
Pression maximum de service (bar)
ARPF 85-10 O2 ARPF 85-10 FG
M 3/4 Débit
A
Acétylène
--
1,5
22
P
GPL
--
5
235
H
Hydrogène
--
4
235
E
Ethylène
--
5
235
O
Oxygène
30
--
310
D
Air comprimé
30
--
310
Caractéristiques de construction
•
Corps en laiton
•
Cartouche d’extinction de flamme en acier inoxydable fritté
•
Joint en élastomère
•
Filtre de protection de cartouche
•
Clapet anti retour empêchant le retour de gaz dans le sens opposé
•
Cartouche pare flamme
•
Fusible thermique coupant l’arrivée des gaz avant que
la température interne n’atteigne un niveau dangereux
Modèles
Domaines d’application
Les clapets anti-retours pare-flammes 85-10 et 85-30 sont
des organes de protection et de sécurité.
Ils sont recommandés pour toutes les applications « flamme »,
où l’on met en œuvre des gaz combustibles avec de l’oxygène
ou de l’air.
Les clapets anti-retour pare-flamme 85-10 sont conçus pour
être utilisés avec des gaz combustibles tels que l’acétylène,
l’hydrogène et autres combustibles et avec les gaz
comburants comme l’oxygène et l’air comprimé, à l’exclusion
des gaz corrosifs.
Les ARPF 85-10 sont conformes à la norme internationale
ISO 5175 et à la norme européenne EN 730-1.
ARPF 85-10
L : 106 mm ; Ø 34 mm
• Pour votre sécurité
contrôler l’état de votre
installation régulièrement.
Remplacer les ARPF
tous les 3 ans.
