Matériels de mise en oeuvre des gaz de qualité industrielle

138 / 240

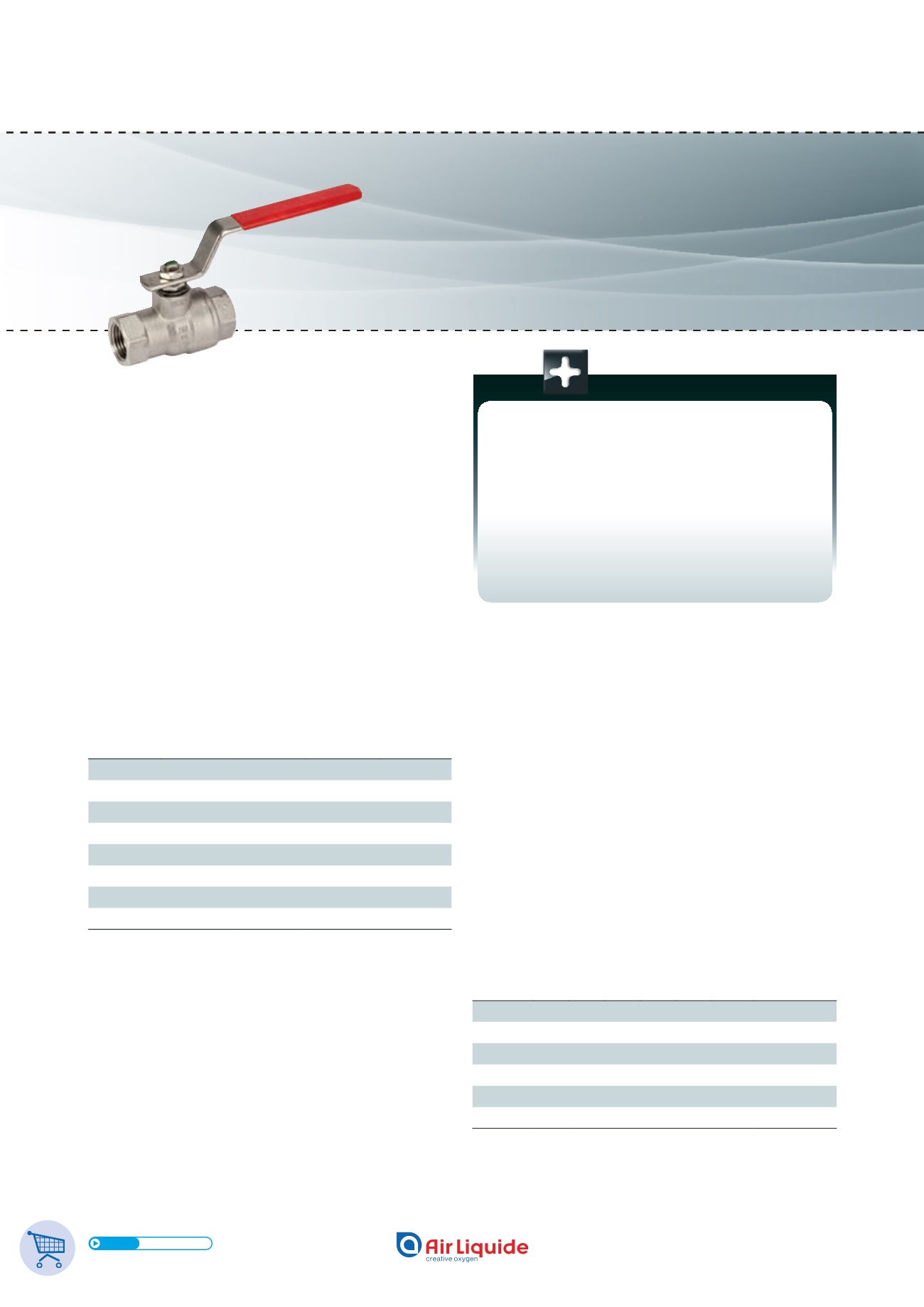

Vanne d’arrêt 1/4 de tour à boisseau
sphérique – Basse Pression
Montage sur canalisation
Passage direct – Double sens
Adaptée aux gaz de qualité industrielle
En acier inoxydable
Domaines d’application
Les vannes RTS sont conçues pour la mise en œuvre des
gaz, y compris certains gaz corrosifs
Les vannes RTS sont particulièrement destinées à la
distribution des gaz dans les ateliers de l’industrie alimentaire,
de postes de travail, purge, balayage de four, etc…
Les qui font la différence
D Sécurité
Permet d’isoler rapidement les réseaux, conception
permettant de visualiser à distance si la vanne est
ouverte ou fermée.
D Fiabilité
Vannes à boisseau sphérique et à passage direct à
faibles pertes de charge.
Vannes
Série RTS
Caractéristiques de construction
• Corps en acier inoxydable
• Boisseau sphérique en acier inoxydable
• Siège en PTFE
• Presse étoupe, triple etanchéité, par bague Viton et rondelles en
PTFE
• Ecrou de presse-étoupe freiné
L1
(mm)
L2
(mm)
H1
(mm)
H2
(mm)
Ø
(mm)
Poids
(kg)
Orifices d’entrée et
de sortie femelles
taraudés
RTS 1/4’’ 50 100 46 37 29 0,19 G 1/4’’
RTS 3/8’’ 50 100 46 37 29 0,20 G 3/8’’
RTS 1/2’’ 60 100 49 42 35 0,27 G 1/2’’
RTS 3/4’’ 70 120 61 53 43 0,455 G 3/4’’
RTS 1’’ 85 120 65 57 51 0,71 G 1’’
RTS 2’’ 125 170 100 89 91 2,88 G 2’’
Taraudages suivant NFE 03-004
Modèles
Modèle
Pression
d’entrée
maxi (bar)*
Diamètre
de passage
(mm)
Kv
(m3/h d’eau) Référence
RTS 1/4’’ 63 11,5 7 18674
RTS 3/8’’ 63 12,5 9 18675
RTS 1/2’’ 63 15 13 18676
RTS 3/4’’ 63 20 29 18677
RTS 1’’ 63 25 48 18678
RTS 1’’ 1/4 63 32 72 168705
RTS 1’’ 1/2 63 38 106 168706
RTS 2’’ 63 49 213 18679
* Les vannes RTS ne doivent pas être utilisées sur les réseaux de distribution d’oxygène dont
la pression est supérieure à 25 bar.
Pour tous renseignements :
ou :
N° Azur 0 810 30 21 81
PRIXAPPELLOCAL
N° Azur 0 810 30 21 81
PRIXAPPELLOCAL
Matériels Industriels 2017-2018 / Chapitre 5 - 138
Air Liquide se réserve le droit d’apporter, sans préavis, toute modification jugée nécessaire aux spécifications. Descriptions fournies à titre indicatif.
